Jak vybrat správné Ocelové vaznice ve tvaru C Specifikace na základě požadavků na zatížení budovy

Primárním principem při výběru specifikací ocelových vaznic ve tvaru C pro návrh ocelové konstrukce je zajistit, aby poměr výšky sekce (H) k rozpětí byl typicky mezi 1/35 a 1/50, zatímco modul průřezu musí odolat maximálnímu ohybovému momentu. Pro průmyslové závody se standardním rozpětím 6 metrů jsou preferované specifikace obvykle C180×60×20×2,5 nebo C200×70×20×3,0. Konkrétní specifikace musí být stanoveny na základě přesných výpočtů vlastního zatížení, živého zatížení a zatížení životního prostředí (vítr a sníh).

Specifické dopady klíčových typů zatížení na výběr

Jako za studena tvářené tenkostěnné ocelové komponenty mají ocelové vaznice ve tvaru C vysoký poměr pevnosti k hmotnosti, ale jejich reakce na různé typy zatížení se výrazně liší:

Vlastní zatížení a vlastní hmotnost střešního systému

Vlastní zatížení zahrnuje hmotnost barevně lakovaných ocelových plechů nebo sendvičových panelů. Například použití sendvičového panelu ze skelné vlny o tloušťce 75 mm zvyšuje vlastní hmotnost přibližně o 12-15 kg na metr čtvereční. Pokud je na střeše instalován fotovoltaický systém, tloušťka stěny vaznice by se měla zvýšit z 2,0 mm na 2,5 mm nebo více na základě dodatečného zatížení 15-20 kg/m².

Klimatické zatížení životního prostředí (vítr a sníh)

V oblastech s velkým zatížením sněhem musí mít vaznice extrémní odolnost v tlaku. V pobřežních oblastech se silným větrem může sání větru způsobit ztrátu stability spodní příruby vaznice pod tlakem. Proto se dopneboučuje zvolit specifikace s šířkou příruby (B) ne menší než 60 mm v oblastech s vysokým tlakem větru, aby se zvýšila torzní tuhost.

Odkaz na Common Ocelové vaznice ve tvaru C Specifikace a rozpětí zatížení

Pro vyvážení bezpečnosti a materiálové hospodárnosti jsou následující doporučení pro průmyslový výběr založená na konvenčních podmínkách zatížení:

Praktické návrhy na výběr pro zlepšení konstrukční bezpečnosti

Při určování specifikací je třeba kromě fyzických rozměrů dbát na následující technické body:

• Přísně dodržujte meze průhybu: Průhyb střešních vaznic při kombinacích plného zatížení by neměl překročit L/150. Například vychýlení vaznice s rozpětím 6 metrů dolů musí být řízeno do 40 mm; jinak musí být sekce zvětšena.
• Optimalizace pevnosti materiálu: U projektů s vyšším zatížením může použití oceli třídy Q355 namísto konvenční oceli Q235 výrazně zlepšit nosnost při zachování menších specifikací a účinně snížit vlastní hmotnost hlavní konstrukce.
• Úvahy o odolnosti proti korozi: Přestože ocelové vaznice ve tvaru C mají dobrou odolnost proti korozi, v kyselém nebo pobřežním prostředí by měly být vybrány specifikace s galvanizovanou vrstvou ne méně než 275 g/m², aby se zabránilo poklesu únosnosti v důsledku koroze materiálu.

Která má lepší tepelnou izolaci: Ocelové profilované plechy s barevným povlakem or Barevné ocelové sendvičové panely ?

Jasný závěr je ten Barevné ocelové sendvičové panely offer significantly superior thermal insulation performance ve srovnání s ocelovými profilovanými plechy s barevným povlakem. Zatímco jednovrstvý profilovaný plech primárně působí jako bariéra proti povětrnostním vlivům se zanedbatelným tepelným odporem, sendvičový panel využívá izolační vrstvu jádra, která vytváří robustní tepelnou izolaci. V praktických průmyslových aplikacích může přechod na sendvičové panely vést ke snížení vnitřní teploty 10°C až 15°C v hlavních letních měsících .

Strukturální rozdíly jádra a tepelný odpor

Mezera v izolačním výkonu je přímým výsledkem složení průřezu těchto dvou materiálů:

Jednovrstvé ocelové profilované plechy s barevným povlakem

Profilované plechy jako např YX25-210-840 jsou vyrobeny z vysoce vodivé oceli. Bez integrovaného jádra se teplo ze slunečního záření přenáší téměř okamžitě do interiéru budovy. Ty jsou ideální do nevytápěných skladů nebo přístřešků, kde tepelná regulace není prioritou .

Barevné kompozitní ocelové sendvičové panely

Tyto panely se skládají ze dvou ocelových plášťů spojujících jádro z polyuretanu (PU), minerální vlny nebo EPS. Tato "sendvičová" struktura účinně blokuje přenos tepla vedením. A Integrovaný polyuretanový panel , například poskytuje nejvyšší tepelnou účinnost dostupnou v moderní průmyslové výstavbě.

Technické údaje: Porovnání tepelné vodivosti

Následující údaje ilustrují tepelnou vodivost (λ) různých materiálů. Nižší hodnoty představují lepší izolační vlastnosti:

Strategické aplikační směrnice

Při výběru mezi těmito materiály zvažte konkrétní funkční požadavky projektu:

• Klimaticky řízená zařízení: Pro skladování v chladu nebo zpracování potravin, Integrovaný polyuretanový panels jsou nezbytné pro udržení přísných teplotních rozdílů.

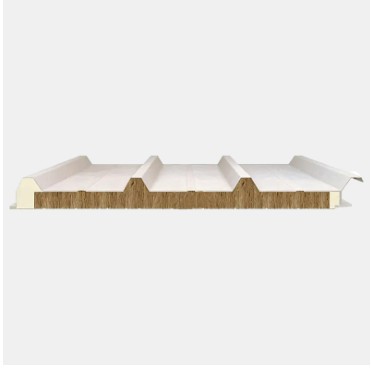

• Průmyslová požární bezpečnost: Tam, kde je požární odolnost stejně důležitá jako izolace, Sendvičové panely z minerální vlny jsou optimální volbou a nabízejí protipožární ochranu třídy A.
• Ekonomické útulky: Profilované plechy jako např YX35-125-750 jsou cenově výhodné pro venkovní stavby nebo zemědělské objekty, kde není řízeno vnitřní klima.

Přidaná hodnota Sendvičové panelové systémy

Kromě regulace tepla poskytují sendvičové panely několik technických výhod oproti jednovrstvým plechům:

• Akustické tlumení: Materiál jádra výrazně pohlcuje kročejový hluk z deště a větru.
• Strukturální pevnost: Kompozitní tuhost umožňuje zvětšené rozpětí mezi ocelovými vaznicemi tvaru C , což snižuje celkovou spotřebu konstrukční oceli.
• Kontrola kondenzace: Průběžná izolace zabraňuje vnitřní hromadění vlhkosti (pocení), chrání inventář a vnitřní vybavení.

Analýza hlavních výhod: Proč výškové budovy upřednostňují ocelové terasy

Ocelové podlahové palubky nejsou pouze šablonou pro fázi výstavby; hraje klíčovou roli během celého životního cyklu budovy:

Výkonnost a bezpečnost konstrukce

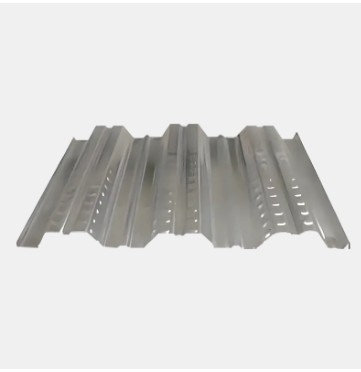

Ocelové obklady (např YX 75-293-880 odolný vysokopevnostní model ) výrazně zlepšuje boční tuhost podlahové desky díky jejímu zvlněnému tvaru. Ve výškových budovách tato kompozitní desková konstrukce účinně zvyšuje seismickou redundanci a poskytuje pevnou pracovní plošinu ihned po položení, což zajišťuje bezpečnost pracovníků ve vysokých nadmořských výškách.

Významné snížení strukturální vlastní hmotnosti

Vlastní tíha každého podlaží ve výškové budově vyvíjí obrovský tlak na základ. Použití ocelových palubek umožňuje snížit tloušťku betonové desky, výrazně odlehčí váhu podlahy . To umožňuje projektantům zmenšit rozměry průřezu nosníků a sloupů hlavního rámu a dosáhnout tak lepšího využití architektonického prostoru.

Hloubkové srovnání technických parametrů

Následující tabulka jasně ilustruje výkonnostní rozdíly mezi těmito dvěma řešeními v prostředí výškových budov:

Aplikační doporučení pro typické modely

Na základě různých požadavků na zatížení a rozpětí ve výškových budovách se doporučují následující profesionální modely:

• YX 51-253-760 Nosný typ s vysokým žebrem: Vhodné pro kancelářské budovy s velkým rozpětím, poskytuje vynikající celkovou tuhost desky.
• YX 35-125-750 lehký kompozitní typ: Vhodné pro scénáře s nízkou zátěží, jako jsou obytné budovy, nabízí extrémně vysokou účinnost instalace.
• YX 51-304-914 rozšířený nosný typ: Vhodné pro velkoplošnou pokládku podlah, snížení překrývajících se švů a zlepšení vzduchotěsnosti.

Závěr a odborná rada

S ohledem na mechanický výkon, rychlost výstavby a komplexní náklady, ocelová podlahová krytina je bezpochyby nejlepší volbou pro podlahové konstrukce výškových budov . Při implementaci se doporučuje pracovat ve spojení s Ocelové vaznicové systémy ve tvaru C pro konstrukci stěn a pomocných podpěr pro zajištění stabilnějšího a spolehlivějšího přenosu síly pro celý systém ocelové konstrukce.

Jak vybrat vhodný Systémy ocelových konstrukcí na základě rozpětí a zatížení?

Výběr správného systému ocelové konstrukce musí dodržovat základní princip: "Příhradové/příhradové systémy pro velká rozpětí, kompozitní/heavy-duty systémy pro vysoké zatížení a portálové rámy pro malá až střední rozpětí." Přesným přizpůsobením požadavků na rozpětí a zatížení můžete maximalizovat snížení spotřeby oceli a zkrátit stavební cykly a zároveň zajistit konstrukční bezpečnost. Typicky pro standardní průmyslové závody s rozpětím 18-36 metrů , systém portálového rámu představuje optimální rovnováhu hospodárnosti a stability.

Doporučení pro výběr systému na základě intervalů rozpětí

Rozpětí přímo určuje rozměry průřezu součástí a normy pro kontrolu průhybu. Níže jsou uvedeny typické výběrové reference pro různé rozsahy rozpětí:

Malé a střední rozpětí (12 m–24 m)

V tomto rozsahu a Portálový rámový systém se doporučuje. Tento systém využívá pevnou pásovou ocel ve tvaru H jako hlavní pevný rám, podepřený Ocelové vaznice ve tvaru C jako sekundární podpůrný systém. Ocelové vaznice ve tvaru C se vyznačují stabilními sekčními mechanickými vlastnostmi, nízkou hmotností a vysokým poměrem pevnosti k hmotnosti, čímž účinně přenášejí zatížení opláštění na primární konstrukci.

Velké rozpětí (24 m–48 m)

Když rozpětí přesáhne 30 metrů, vlastní hmotnost pevných komponentů rychle vzroste. V takových případech Konstrukce z ocelových trubek nebo prostorových rámů jsou navrženy. Tyto systémy výrazně zlepšují využití materiálu prostřednictvím komprese a přeměny napětí mezi členy, díky čemuž jsou vhodné pro stadiony, letecké hangáry a velká průmyslová logistická centra.

Specifický dopad podmínek zatížení na výběr komponentu

Zatížení zahrnují vlastní zatížení a také živá zatížení, jako je sníh, vítr a zatížení jeřábem:

• Těžká průmyslová zatížení: Pokud musí střecha unést velké zařízení nebo provozy s vysokou intenzitou, vyberte si Střechy s hlubokými žebry (např. YX50-410-820) nebo vysokopevnostní profilované plechy pro zvýšení místní nosnosti.
• Dynamická zatížení (jeřáby): U zařízení s těžkými jeřáby musí být použita hlavní konstrukce svařované H-nosníky nebo příhradové sloupy , spárované s odolnými podlahami z vysokopevnostní oceli, jako je např YX 75-293-880 zvládat časté dynamické nárazy.
• Zátěž na ochranu životního prostředí: V oblastech vysokého tlaku větru je sekundární podpůrný systém, jako např Ocelové vaznice ve tvaru C , by měla být rozložena hustěji, aby byla zajištěna stabilní mechanická výkonnost.

Tabulka přiřazování rozpětí, zatížení a konstrukčních součástí

Následující tabulka shrnuje požadavky na součásti ocelové konstrukce založené na různých kombinacích rozpětí a zatížení:

Praktické strategie pro optimalizaci výběru

Ve skutečném inženýrství se zaměřte na tyto detaily pro další optimalizaci systému:

• Integrace obálky budovy: Výběr Polyuretanové (PU) integrované panely může současně uspokojit požadavky na izolaci a nízkou hmotnost, čímž se sníží konstrukční zatížení způsobené hmotností obvodového systému.
• Koordinace podlahového systému: U výškových nebo vícepatrových konstrukcí upřednostněte kompozitní podlahové palubky, jako je např YX 32-130-780 k vytvoření stabilní kompozitní nosné konstrukce.
• Konzistence materiálu: Zajištění shody mechanických parametrů mezi Ocelové vaznice ve tvaru C , barevně lakované profilované plechy a sendvičové panely výrazně zlepšuje životnost budovy a efektivitu údržby.
