Při stavbě systémy pro čisté prostory výběr stěnových a stropních panelů přímo ovlivňuje úroveň čistoty, strukturální pevnost a dlouhodobé provozní náklady. Jasný průmyslový závěr je: Strojově vyráběné panely dominují rozsáhlým univerzálním čistým prostorám díky vysoké účinnosti a nízkým nákladům, zatímco manuální panely pro čisté prostory s vynikající rovinností a vlastní nosností se stávají první volbou pro špičkové biofarmaceutické a polovodičové jádrové oblasti. . Mezi těmito dvěma technologiemi neexistuje absolutní převaha – klíč spočívá ve shodě požadavků projektu na požární odolnost, pevnost, časovou osu instalace a rozpočet.

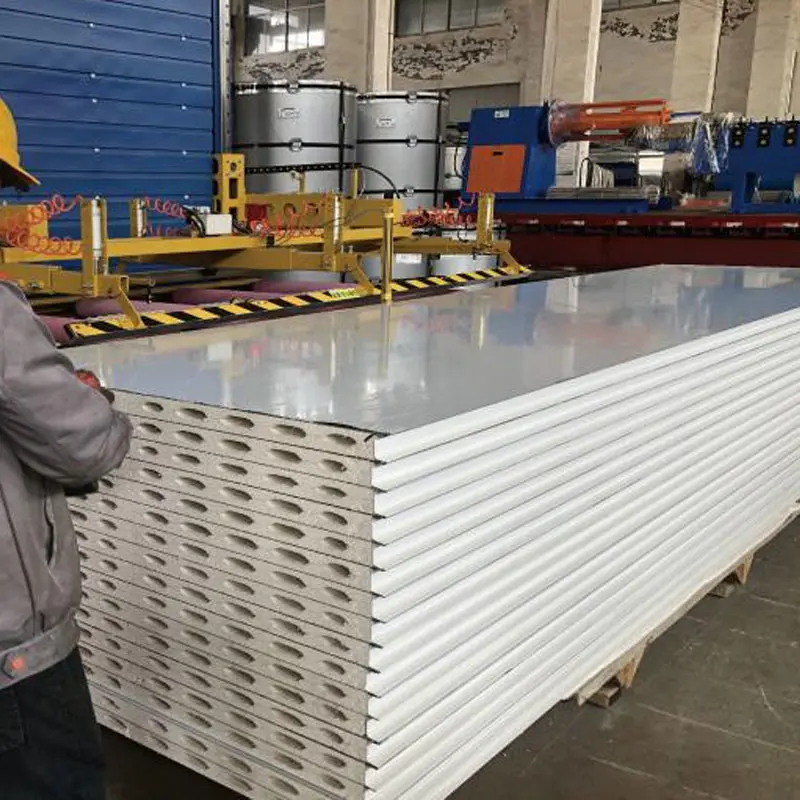

Strojově vyráběné panely: Hranice výkonu a data z hromadné výroby

Strojově vyráběné panely jsou vyráběny na kontinuálních automatizovaných linkách za použití vysokotlakého plnění jádrových materiálů. Mezi běžné typy patří minerální vlna, oxysulfát hořečnatý a polyuretan. Jejich typické výkonové parametry jsou následující:

Největší výhodou strojově vyráběných panelů je to jediná výrobní linka může dosáhnout denního výkonu 1500–2000 m², s celkovými náklady o 20–30 % nižšími než u ručních panelů stejných specifikací . Uvědomte si však, že bez dodatečného vyztužení hran se při délce panelu větší než 3,5 metru výrazně zvyšuje deformace ohybem — nedoporučují se pro hlavní nosné plochy ve stropech nebo vysoce vzduchotěsných příčkách.

Manuální panely: Strukturální redundance a příklady ze skutečného světa ve špičkových systémech čistých prostor

Ruční panely dosahují mnohem vyšší mechanické pevnosti díky obvodovému ocelovému pásovému těsnění, vnitřním výztužným žebrům nebo hliníkové voštinové výplni. Mezi běžné typy patří ruční panely z minerální vlny, kompozitní sádra z minerální vlny, minerální vata z oxidu hořečnatého, hliníková voština a ruční panely z oxysulfátu hořečnatého. Přijetí a Biofarmaceutický čistý prostor třídy 100 000 projekt jako příklad pomocí Ruční hliníkové voštinové panely o tloušťce 50 mm jako hlavní oddíl jsou klíčová data následující:

• Mezní zatížení v ohybu: ≥2,5 kN/m² (více než trojnásobek standardních strojově vyráběných panelů z minerální vlny)
• Kapacita jednobodového závěsu: ≥120 kg (umožňuje přímou instalaci FFU, svítidel, vzduchovodů)
• Odchylka rovinnosti povrchu ≤0,5 mm/2m, splňující požadavky třídy 1000 (ISO 6) na těsnění čistých prostor
• Míra odpadu na místě pouze 2 %–3 %, mnohem méně než 5 %–8 % u strojově vyráběných panelů

Nevýhodou ručních panelů je pomalejší výroba — obvykle pouze 300–500 m² za směnu — a více manuálních montážních kroků, což má za následek o 7–10 dní delší dodací lhůty než u strojově vyráběných panelů. U systémů s čistými prostory, které vyžadují častou údržbu zařízení, těžká zavěšená břemena nebo extrémní vzduchotěsnost, je však dlouhodobá spolehlivost manuálních panelů obvykle obnovena během 1–2 let díky sníženým nákladům na údržbu.

Rámec výběru: 5 klíčových parametrů a srovnávací tabulka nákladů

Chcete-li inženýrům čistých prostor pomoci rychle se rozhodnout, doporučujeme filtrování na základě následujících 5 parametrů:

1. Třída čistoty : ISO 7 (třída 10 000) nebo vyšší → upřednostněte ruční panely
2. Závěsná zátěž : jednobodové >50 kg → nutno použít ruční panely
3. Trvání požární odolnosti : pokud je potřeba >2 hodiny → zvolte ruční panely z minerální vlny
4. Vlhkost prostředí : >75% relativní vlhkost → vyhněte se standardní sádrovce, doporučte oxysulfát hořečnatý nebo hliníkovou voštinu
5. Plán instalace : méně než 15 kalendářních dnů → strojově vyráběné panely jsou realističtější

Z tabulky vyplývá, že ruční panely vyžadují o cca 38,5 % vyšší počáteční investici. Nicméně při započítání nižší náklady na údržbu, výměnu a prostoje během 10letého životního cyklu Ruční panely ve skutečnosti poskytují lepší celkové náklady na vlastnictví pro kritické zóny čistých prostor. V praxi se doporučuje hybridní přístup: použití ručních panelů pro stropy a hlavní příčky a strojově vyrobené panely pro nenosné obestavby a vedlejší místnosti — to v současnosti nabízí nejlepší poměr ceny a výkonu pro systémy čistých prostor.

Často kladené otázky o systémech Kaisier pro čisté prostory

1. Jak si mohu pro svůj projekt vybrat mezi strojově vyráběnými a ručními panely pro čisté prostory Kaisier?

Výběr závisí na vaší třídě čistoty, požadavcích na zatížení a rozpočtu. Pro ISO 7 (třída 10 000) nebo nižší se doporučují velkoplošné všeobecné čisté zóny bez těžkých zavěšených zátěží, doporučují se strojově vyrobené panely (např. minerální vlna nebo polyuretan), které snižují celkové náklady o 20–30 % . Pro kritické oblasti ISO 6 (třída 1 000) nebo vyšší kritické oblasti vyžadující FFU nebo zavěšení zařízení (např. biofarmaceutické plnicí místnosti, zóny polovodičové litografie) jsou nezbytné manuální panely Kaisier (hliníková voština nebo oxysulfát hořečnatý) – nabízejí nosnost jednobodového závěsu až 120 kg a pevnost v ohybu vyšší než 2,5 kN/m² . Kaisier nabízí hybridní návrhy: ruční panely pro stropy a hlavní příčky, strojově vyrobené panely pro vedlejší místnosti, dosahující nejlepšího poměru výkonu a ceny.

2. Jaké jsou hlavní výhody čistých panelů Kaisier magnesium oxysulfate oproti tradičním panelům z minerální vlny?

Panely Kaisier magnesium oxysulfate (MOS) vynikají ve vlhkém prostředí a aplikacích s vysokou pevností: pevnost v ohybu dosahuje 1,2 MPa (kamenná vlna pouze 0,8 MPa), s požární odolností třídy A . Ještě důležitější je, že panely MOS mají extrémně nízkou absorpci vody a vynikající odolnost proti korozi. V čistých prostorech s vysokou vlhkostí (>75 % RH) (např. zpracování potravin, dílny na extrakce bylinek) se vyhnou problémům s prohýbáním nebo povrchovou rzí, které jsou běžné u panelů z minerální vlny. Navíc jsou bez azbestu a formaldehydu a splňují přísné bezpečnostní normy pro lékařský a potravinářský průmysl.

3. Jak společnost Kaisier zajišťuje stabilitu dodávek se svými globálními výrobními základnami v Číně a Thajsku?

Kaisier založil čtyři moderní výrobní základny (tři v Číně, jedna v Thajsku), tvořící kapacitní síť „domácí koordinace mezinárodní radiace“ . Strojně vyráběný panelový jednořadý denní výkon dosahuje 1 500–2 000 m², zatímco ruční výkon panelů je 300–500 m² za směnu. Všechny základny jsou vybaveny inteligentními výrobními linkami a přesným testovacím zařízením, což umožňuje rychlou reakci na čínské a jihovýchodní asijské trhy. Pro zákazníky z jihovýchodní Asie doprava ze základny v Thajsku zkracuje dodací lhůtu o 7–10 dní ve srovnání s exportem z Číny a zároveň se vyhnout některým přeshraničním logistickým rizikům. U globálních objednávek se společnost Kaisier zavazuje k 15dennímu dodání standardních panelů a 25 dnům dodání na zakázku.

4. Jaké jsou specifické výkonnostní parametry čistých panelů Kaisier z hlediska požární odolnosti, antibakteriálních a antistatických vlastností?

Podle testovacích zpráv třetích stran dosahují hlavní produkty Kaisier následujících špičkových úrovní:

• Požární hodnocení : Kamenná vlna / jádro MOS: GB 8624 Třída A1 (nehořlavé); Polyuretan: Třída B1 (obtížně se zapaluje);
• Antibakteriální rychlost : Hodnota antimikrobiální aktivity >6,0 proti Staphylococcus aureus a E. coli (>99,9% inhibice), v souladu s JG/T 396-2018;
• Antistatický výkon : Povrchový odpor 10⁶ – 10⁹ Ω, účinně bránící hromadění statické elektřiny, vhodný pro dílny na výrobu elektronických součástek.

Všechny produkty procházejí továrním vzorkováním na rovinnost, požární odolnost a vzduchotěsnost, splňující požadavky projektů čištění vzduchu třídy 100 až 300 000.

5. Poskytuje Kaisier komplexní řešení pro čisté prostory od návrhu až po poprodejní podporu?

Ano. Kaisier není jen dodavatel panelů, ale systémový integrátor čistých prostor. Náš servisní řetězec zahrnuje: ① Průzkum na místě a simulace třídy čistoty → ② Výběr panelu a konstrukční detaily (včetně výpočtů zatížení) → ③ Tovární prefabrikace → ④ Pokyny k instalaci (k dispozici technická podpora na místě) → ⑤ Pomoc při uvedení do provozu a přejímce → ⑥ Dlouhodobé dodávky náhradních dílů a roční kontroly . Například v nedávném projektu čistých prostor ISO 6 o rozloze 10 000 m² pro thajskou továrnu na elektroniku Kaisier řídil celý proces od návrhu ručního hliníkového stropního panelu s voštinou až po těsnění rozhraní FFU a projekt prošel certifikací TÜV najednou.
