Kompletní průvodce výběrem systému pro čisté prostory

Úroveň čistoty: První kotevní bod výběru

Všechny návrhy systémů pro čisté prostory se točí kolem úrovní čistoty. ISO 14644-1:2025 klasifikuje čistotu od ISO třídy 1 do ISO třídy 9. Domácí inženýrská praxe běžně používá terminologii třídy 100, třídy 1 000, třídy 10 000 a třídy 100 000. Vyšší úrovně vyžadují přísnější kontrolu částic, přičemž stavební náklady a spotřeba energie exponenciálně rostou.

Při výběru se vyhněte „přehnanému navrhování“. Jedna farmaceutická společnost vybudovala pomocnou zónu stupně C podle standardů stupně B, což mělo za následek roční spotřeba energie se zvyšuje přibližně o 35 % a doba návratnosti se prodlužuje o 2,8 roku. Racionálním přístupem je: navrhnout základní procesní zóny podle nejvyšších požadavků, snížit kvalitu pomocných zón a zabránit zpětnému toku kontaminace prostřednictvím rozdílů tlakových gradientů (hlavní zóna ≥10Pa , přechodová komora ≥10Pa , chodba ≥10Pa ).

Modulární vs. tradiční konstrukce: Výběr režimu určuje náklady životního cyklu

Toto je nejkritičtější strukturální rozhodnutí při výběru v roce 2026. Modulární čisté prostory používají prefabrikované stěnové panely, stropy a jednotky FFU pro montáž na místě, zatímco tradiční režim zahrnuje svařování konstrukcí na místě, instalaci potrubí a vysoce účinných filtrů.

Hlavní výhody modulárních řešení spočívají ve škálovatelnosti a komprimovaných plánech výstavby. Údaje z průmyslového měření ukazují, že modulární režimy mohou zkrátit průměrnou dobu výstavby o více než 30 % a podporovat budoucí „odstranění zdi za účelem rozšíření“ – zvláště vhodné pro pronajatá zařízení nebo podniky s nejistou kapacitou. Pokud jde o provozní náklady, díky vysoce účinným energeticky úsporným zařízením a inteligentním skupinovým řídicím systémům může být spotřeba energie sníženo o 20%-40% oproti tradičním řešením.

Modulární však není univerzálně použitelný. Pokud plocha přesahuje 500 metrů čtverečních nebo zahrnuje složité procesní potrubí, tradiční inženýrské čištění stavebních prací EPC obecný smluvní režim nabízí výhody strukturální pevnosti a komplexního uspořádání potrubí. Nový projekt energetických baterií změřil, že an 800 metrů čtverečních Komplexní náklady modulárního řešení byly ve skutečnosti o 18 % vyšší než u tradičních, protože náklady na strukturální vyztužení velkých prostorů kompenzovaly výhody prefabrikace.

Výběr základního vybavení: Porovnávací logika pro FFU, filtry a struktury obálek

Výkon systému čistých prostor je určen trojicí „automatického řídicího systému HVAC čištění obalové struktury“ – jakýkoli jediný slabý bod sníží celkovou účinnost.

Vzduchotěsnost struktury obálky: První obranná linie pro čistotu

2026 implementovaná GB/T 29468-2024 "Cleanroom Envelope Structure Sandwich Panely" objasnila povinné ukazatele pro požární odolnost materiálu jádra, odolnost povrchového povlaku proti korozi a další tvrdé požadavky. Během výběru by dodavatelé měli být požádáni, aby poskytli zprávy o zkoušce vzduchotěsnosti panelů – únik vzduchu z mezery ve spoji je primární příčinou neshody s čistotou. Jeden projekt továrny na elektroniku používal ke spojování nestandardní hliníkové profily, což vedlo k počtu částic zón třídy 5 ISO překračuje normy 2,3krát , vyžadující 47 dní pro přepracování k výměně těsnění a nastavení diferenčního tlaku.

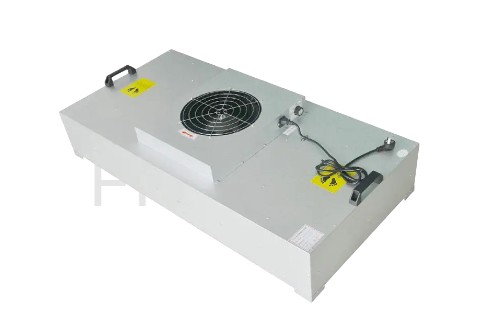

Klíčové parametry výběru FFU

Výběr FFU (Fan Filter Unit) vyžaduje pozornost ke třem základním parametrům:

• Životnost ventilátoru: Kvalitní odstředivé ventilátory s přímým pohonem mohou dosáhnout přes 50 000 hodin
• Hladina hluku: Pracovní zóna ≤65dB(A)
• Rozsah regulace rychlosti: Plynulá regulace rychlosti se přizpůsobuje různým kapacitním podmínkám

Polovodičové výrobní linky běžně používají stropy s úplným pokrytím FFU k vytvoření jednosměrného proudění, zatímco farmaceutické zóny třídy C mohou používat kombinace digestoří s lokálním laminárním prouděním bez jednosměrného proudění, snížení nákupu FFU o 30 % .

Třístupňová strategie konfigurace filtru

Konfigurace filtru se řídí třístupňovou filtrací "primární střední vysoká/ultra vysoká účinnost". Zásadní mylnou představou je zanedbávání kapacity primárního filtru zachycujícího prach – když je kapacita nedostatečná, středně a vysoce účinné filtry se předčasně ucpou, což způsobí nárůst odolnosti systému proti přepětí a spotřebu energie. Doporučení:

1. Primární: panelové filtry třídy G4 (kapacita zadržování prachu ≥500 g )
2. Střední: Kapesní filtry třídy F8
3. Koncové vysoce účinné filtry (třída H13-H14) s ≥99,99 % účinnost pro částice ≥0,3μm

Aktualizace souladu 2026, které je třeba řešit ve výběru

2025–2026 je obdobím intenzivních aktualizací standardů čistých prostor. Ignorování následujících nových předpisů při výběru může vést k neúspěchu přijetí nebo provoznímu nesouladu:

• GB/T 33556.1-2025 (S platností od 1. května 2026): Specifikace aplikací pro čisté prostory v nemocnici, požadavky na online monitorování oddělení pro podtlakovou izolaci a diferenciálního tlaku operačního sálu
• GB/T 47162-2026 (S platností od 1. září 2026): Všeobecné technické požadavky na dveře čistých prostor, první národní standardní kvantitativní ukazatele vzduchotěsnosti dveřního panelu, trvanlivosti těsnění a antikondenzaci pozorovacího okna
• GB/T 46376-2025 (S platností od 1. května 2026): Normy provozu a údržby v čistých prostorech, které vyžadují záznamy o provozu a údržbě celého životního cyklu se sledovatelností výměny filtru, kalibrace diferenčního tlaku a dalších operací
• GB 50073-2013 2025 Částečná revize: Nové pokyny pro návrh vysoce kvalitních polovodičových dílen pro čisté prostory plus energeticky úsporný design a požadavky na kontrolu emisí uhlíku

Kontrolní seznam pro rozhodnutí o výběru: Jak se vyhnout běžným nástrahám

Před dokončením řešení použijte následující kontrolní seznam pro ověření jednotlivých položek:

Systém čistých prostnebo výběr je v podstatě rovnováha mezi „požadavky na proces – rámec shody – náklady na životní cyklus“. Trend roku 2026 ukazuje, že hrubý model prosté snahy o vysokou čistotu byl eliminován, nahrazen precizním designem založeným na digitální simulaci (BIM CFD simulace proudění vzduchu), konstrukčními režimy hluboce integrujícími modularizaci a inteligenci a kompletním řízením dodržování životního cyklu zahrnujícím návrh-výstavbu-provoz. Při výběru by podniky měly upřednostňovat hodnocení, zda poskytovatelé služeb disponují schopnostmi křížové integrace a průmyslovým know-how, spíše než pouze srovnávat počáteční nabídky.

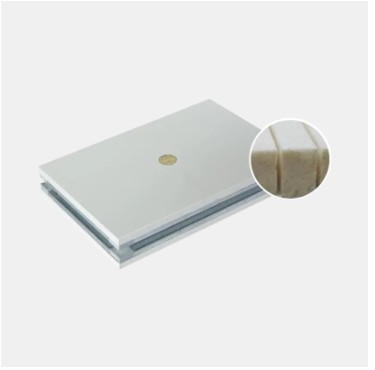

Jak si vybrat Panels pro elektronické bezprašné systémy čistých prostor?

Při výběru panelů pro čisté prostory pro elektronickou bezprašnou dílnu není klíčem pouze výběr nejdražšího materiálu. Správná volba závisí na úroveň čistoty, vlhkostní podmínky, požární odolnost, antistatické požadavky a četnost údržby . Pro většinu projektů výroby elektroniky jsou praktickou a spolehlivou volbou strojově vyráběné panely z minerální vlny nebo panely na bázi hořčíku.

• Montážní dílny obecné elektroniky: Strojově vyráběné panely z minerální vlny pro čisté prostory
• Dílny s vysokou čistotou: Panely pro čisté prostory na bázi hořčíku
• Vlhké prostředí: Polyuretanové panely pro čisté prostory
• Oblasti vyžadující časté úpravy: Hliníkové voštinové panely
• Oblasti citlivé na ESD: Panely s antistatickou povrchovou úpravou

Proč je výběr panelu důležitý v elektronických čistých prostorách

Panely pro čisté prostory nejsou pouze materiály na stěny a stropy. Přímo ovlivňují čistotu vzduchu, těsnicí výkon a dlouhodobou stabilitu dílny. Výroba elektroniky je vysoce citlivá na prachové částice, kolísání vlhkosti a statickou elektřinu, takže špatný výběr panelu může snížit výtěžnost produktu.

• Únik vzduchu přes spáry snižuje úroveň čistoty
• Deformace vlhkostí ovlivňuje těsnění dveří a oken
• Tvorba prachu kontaminuje citlivé součásti
• Nánosy statické elektřiny mohou poškodit elektronická zařízení
• Častá údržba zvyšuje riziko prostojů

Porovnání běžných typů panelů pro čisté prostory

Vyberte Panely podle typu dílny

Výrobní dílna SMT

Panely na bázi minerální vlny nebo hořčíku se doporučují pro stabilní strukturu a požární odolnost v prostředích s vysokou hustotou vybavení.

Přesná montážní dílna

Panely na bázi hořčíku s lepší rovinností pomáhají zlepšit těsnicí výkon.

Továrna na elektroniku pro vlhké klima

Polyuretanové panely jsou vhodné díky vyšší odolnosti proti vlhkosti a izolačním vlastnostem.

Oblasti výzkumu, vývoje a testování

Hliníkové voštinové panely jsou ideální pro oblasti vyžadující budoucí úpravy dispozice.

Klíčové faktory, které je třeba před nákupem zkontrolovat

1. Tloušťka ocelového plechu: Zvolte konstrukčně stabilní specifikace.
2. Hustota jádra: Vyšší hustota často znamená lepší odolnost proti deformaci.
3. Požární odolnost: Upřednostněte vyšší stupně požární odolnosti.
4. Vzduchotěsnost: Kvalita těsnění spoje přímo ovlivňuje čistotu.
5. Povrchová úprava: Vyberte podle potřeb antistatiky nebo odolnosti proti korozi.

Jak vyvážit rozpočet a dlouhodobý výkon

Praktický přístup je prémiové panely pro kritické zóny a standardní panely pro podpůrné oblasti .

• Hlavní výrobní zóny: Vysoce stabilní panely
• Chodby a sklady: Standardní panely pro čisté prostory
• Servisní prostory: Základní materiály zastřešení

Kvalita instalace určuje konečné výsledky

Dokonce ani vynikající materiály panelů nemohou fungovat dobře, pokud je kvalita instalace špatná. Pečlivě zkontrolujte následující:

• Jednotné a utěsněné spoje panelů
• Hladké přechody rohů
• Utěsněné stropní a výstupní přípojky vzduchu
• Zapuštěná montáž dveří a stěnových panelů
• Rozumné přístupové otvory pro údržbu

Závěr

Při výběru panely pro elektronický bezprašný systém čistých prostor upřednostněte čistota stabilita > bezpečnost > odolnost > snadná údržba . Pro většinu továren na elektroniku jsou spolehlivou volbou panely na bázi minerální vlny a hořčíku, zatímco polyuretanové a hliníkové voštinové panely jsou lepší pro vlhké nebo flexibilní prostředí.

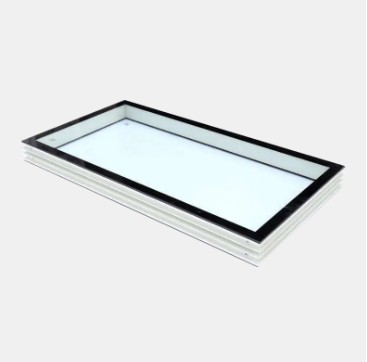

Co je praktičtější v dílnách s nízkou čistotou: Panely pro čisté prostory or Okna pro čisté prostory ?

V dílnách s nízkou čistotou (např ISO Třída 8, ISO Třída 9 nebo obecně kontrolované výrobní oblasti ), pokud lze upřednostnit pouze jednu možnost, panely pro čisté prostory jsou obvykle praktičtější než okna pro čisté prostory . Je to proto, že panely pokrývají větší plochu a přímo určují utěsnění stěn, účinnost čištění, trvanlivost a stabilitu vůči životnímu prostředí.

Okna pro čisté prostory jsou také užitečná, ale v čistých prostorách nižší třídy zajišťují především osvětlení, viditelnost a místní oddělení. Obvykle se jedná o upgrade správy, zatímco panely jsou základní strukturou krytu.

• Omezený rozpočet: Upřednostněte panely pro čisté prostory
• Potřebujete viditelnost: Přidejte okna do čistých prostor
• Nová konstrukce: Naplánujte panely a okna dohromady

Proč by dílny s nízkou čistotou měly upřednostňovat panely pro čisté prostory

Přestože dílny s nízkou čistotou mají nižší standardy než moderní čisté prostory, stále vyžadují kontrolu prachu, odolnost proti vlhkosti a řízení kontaminace. Panely pro čisté prostory jako hlavní materiál stěn a stropů mají přímější dopad na životní prostředí.

• Obvykle kryt více než 80 % povrchů krytu
• Hladké povrchy zjednodušují čištění a dezinfekci
• Utěsněné spoje snižují vnější pronikání prachu
• Tepelná a zvuková izolace zlepšuje stabilitu dílny
• Rychlejší údržba a snadnější výměna

Praktická hodnota oken pro čisté prostory

Okna v čistém prostoru nejsou nedůležitá. V čistých prostorách nižší třídy zlepšují především vizuální řízení a pracovní komfort. Jsou ideální tam, kde je potřeba pozorování, denní světlo nebo dohled.

• Sledujte výrobu bez vstupu do místnosti
• Zlepšete přirozené světelné podmínky
• Vhodné pro balení, kontrolu a nárazníkové zóny
• Podpora zónování a dohledu nad workflow

Praktické srovnání: Panely vs Windows

Workshopy lépe přizpůsobené panelům s prioritou

Oblasti zpracování potravin

Stěny vyžadují časté mytí, takže odolnost vůči skvrnám a korozi je důležitější.

Balicí workshopy

Díky kontrole prachu a čistotě mají panely větší prioritu.

Úložné a vyrovnávací zóny

Odolné stěnové systémy jsou obvykle nejpraktičtějším řešením.

Kdy Okna pro čisté prostory Stojí za to upřednostnit

Oblasti inspekce a monitorování

Manažeři mohou sledovat operace, aniž by vstoupili do místnosti.

Zóny s vysokým provozem

Viditelnost může omezit zbytečné otevírání dveří.

Špatně osvětlené dílny

Okna zlepšují přirozené světlo a pohodlí zaměstnanců.

Doporučená konfigurace pro dílny s nízkou čistotou

Pro většinu výrobních prostor s nízkou čistotou je praktické řešení panely first, windows second :

• Pro hlavní stěny a stropy použijte panely pro čisté prostory
• Nainstalujte pevná okna na klíčových pozorovacích místech
• Zmenšete zbytečné otvory pro lepší utěsnění
• V případě potřeby přidejte další okna později

Závěr

V dílnách s nízkou čistotou jsou panely pro čisté prostory obecně praktičtější než okna pro čisté prostory, protože určují základní těsnicí výkon, trvanlivost, účinnost čištění a stabilita vůči životnímu prostředí . Okna pro čisté prostory se nejlépe používají jako doplněk pro správu a viditelnost. Pro dlouhodobou praktičnost nejprve upřednostněte panely a poté podle potřeby přidejte okna.
