A čistý prostor projít oknem je uzavřené zařízení pro přenos materiálu instalované ve stěně mezi čistým a nečistým prostorem (nebo mezi prostory s různými klasifikacemi čistoty). Jeho hlavní funkcí je: pro bezpečný přenos malých až středně velkých předmětů bez otevření hlavních přístupových dveří nebo narušení pozitivního tlakového rozdílu v místnosti . Prostřednictvím dvoudveřového blokovacího mechanismu a těsnící struktury může průchod okny snížit frekvenci vstupu a výstupu personálu o více než 80 %, což výrazně snižuje riziko vniknutí částic a mikrobů. Jsou považovány za základní infrastrukturu pro shodu s předpisy GMP, ISO 14644 a FDA [^2^].

V odvětvích, jako je mikroelektronika, biofarmaceutika, nemocniční operační sály a zpracování potravin, se průchozí okna vyvinula z „volitelného příslušenství“ na „povinné instalace“. Například požadavky FDA na výrobu sterilních léčiv (základní prostředí stupně A/B) výslovně uvádějí, že materiály vstupující do sterilních oblastí jádra musí projít průchozím oknem nebo vzduchovou komorou, vybavené účinnými dekontaminačními opatřeními.

Tři hlavní typy a jejich použitelné scénáře

Na základě metod vzájemného blokování a funkčnosti čistých prostor spadají průchozí okna do tří kategorií. Výběr by měl vzít v úvahu klasifikaci čistoty, riziko kontaminace materiálu a rozpočet:

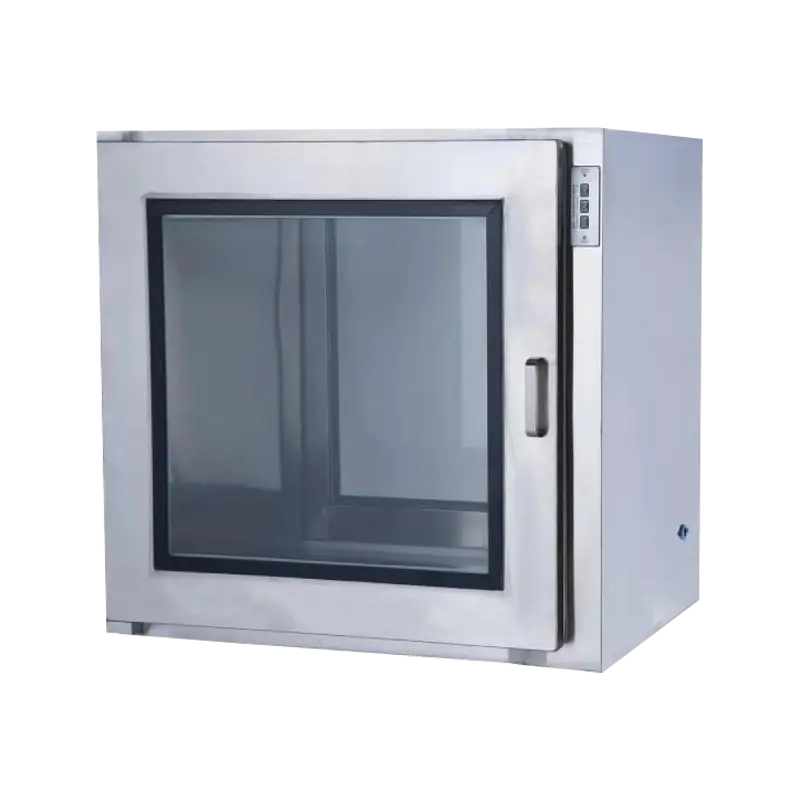

Elektronické blokování průchodovým oknem

Využívá elektromagnetické zámky a senzory pro dvoudveřové blokování. Když se otevřou jedny boční dveře, protější dveře se automaticky zamknou. Doba odezvy elektronického blokování je obvykle kratší než 0,5 sekundy, což nabízí vysokou spolehlivost. Vhodné pro ISO třída 5 (třída 100) a čisté prostory vyšší třídy . Některé prémiové modely jsou vybaveny LED indikátory stavu a funkcemi poruchového alarmu pro monitorování v reálném čase [^68^].

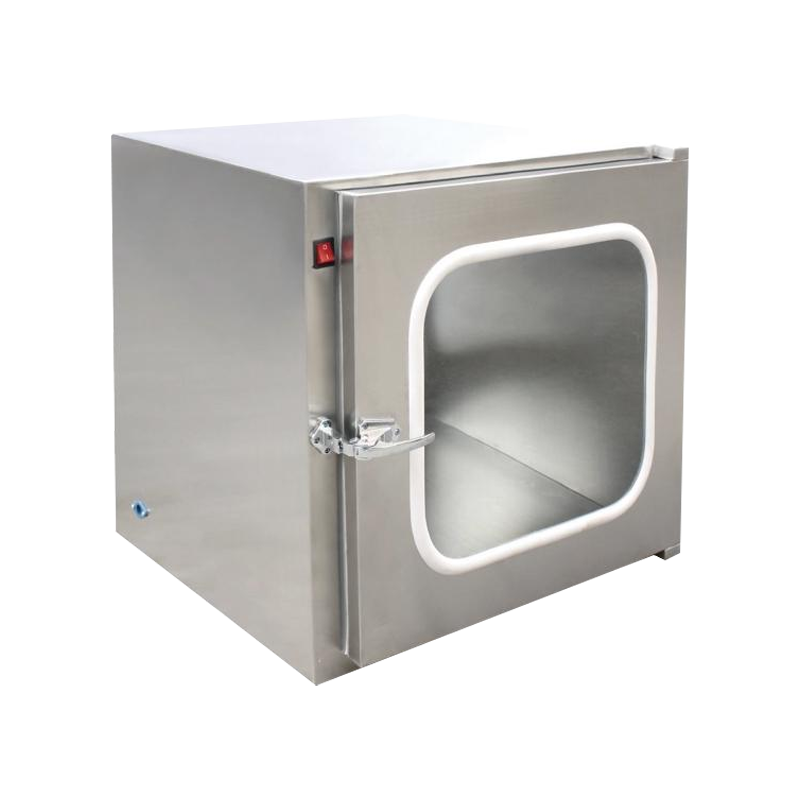

Průchodové okno s mechanickým blokováním

Dosahuje blokování dvou dveří prostřednictvím fyzických vazeb nebo vačkových mechanismů, nevyžaduje žádné externí napájení a nabízí nízké náklady na údržbu. Mechanické blokování jsou vhodné pro Obecné čisté zóny ISO třídy 7–8 (třída 10 000–100 000) nebo v prostředí chráněném proti výbuchu se speciálními požadavky na elektrickou bezpečnost. Nevýhodou je, že mechanické součásti se mohou časem opotřebovat; kontrola funkce blokování se doporučuje každých 12 měsíců [^48^].

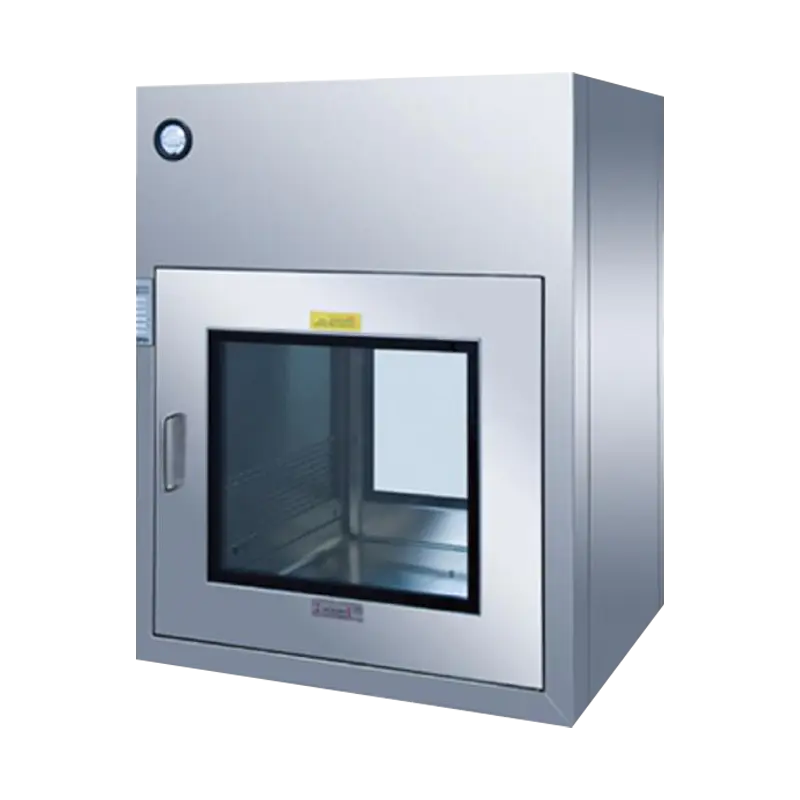

Samočistící (dynamické) průchozí okno

Kromě základní funkce blokování se tyto jednotky integrují HEPA filtrační jednotky a ultrafialové (UV) sterilizační lampy . Vestavěná dmychadla cirkulují filtrovaný vzduch komorou rychlostí 375 CFM (přibližně 636 m³/h), což umožňuje předčištění komory před přesunem předmětu. Tento typ se běžně používá v biologických laboratořích, dílnách na výrobu sterilních přípravků a nemocničních lékárnách a představuje nejúčinnější řešení pro prevenci křížové kontaminace [^67^].

Klíčové konstrukční a materiálové specifikace

Výkon průchozího okna přímo závisí na jeho konstrukčním provedení a výběru materiálu. Standardní konfigurace se obvykle řídí těmito specifikacemi:

Korpus a povrchová úprava skříně

Běžné korpusy skříněk jsou vyrobeny z Nerezová ocel SUS304 nebo SUS316L . SUS316L obsahuje molybden, který nabízí vynikající odolnost proti korozi chloridy ve srovnání s 304, takže je vhodný pro dezinfekční prostředí nemocnic nebo pobřežní oblasti s vysokým obsahem soli. Standardní tloušťka stěny je 1,2–1,5 mm, s vnitřními zaoblenými rohy (R≥10 mm) pro odstranění hygienických mrtvých zón a usnadnění čištění a dezinfekce [^63^]. Některé ekonomické produkty používají ocel válcovanou za studena s práškovým nástřikem pro třídy ISO 8 a nižší obecně čisté zóny.

Pozorovací okénko a těsnící systém

Vyhlídková okna jsou standardně vybavena 5 mm tvrzené bezpečnostní sklo ; některá antistatická prostředí vyžadují ESD polykarbonát. Těsnění rámu dveří používá sanitární silikonová těsnění nebo polyuretanové gelové těsnící podložky, s požadavky na kompresní nastavení pod 15 %, aby byla zajištěna nulová netěsnost při tlakových rozdílech ±30 Pa. Podle naměřených údajů mohou vysoce kvalitní těsnící systémy řídit míru netěsnosti skrz okno pod 0,01 % [^48^].

Konfigurace blokování a sterilizace

Typickou funkcí je samočistící průchod okny 15–30 W UV sterilizační lampy při vlnové délce 253,7 nm, s dávkou ozáření ≥40 mJ/cm² potřebnou pro účinnou povrchovou mikrobiální inaktivaci. Filtrační jednotky HEPA musí splňovat hodnocení H13 nebo H14 (účinnost filtrace ≥99,97 % nebo ≥99,995 % pro částice o velikosti 0,3 μm) a zahrnovat diferenční tlakoměry. Filtry je nutné vyměnit, když koncový odpor dosáhne 2–2,5násobku počátečního odporu (obvykle 250–300 Pa) [^67^].

Základy výběru velikosti a instalace

Rozměry průchozího okna musí odpovídat tloušťce stěny, objemu materiálu a provoznímu postupu. Následují běžné standardní velikosti a pokyny pro výběr:

Následující body instalace vyžadují pozornost:

• Rozměry otvoru ve stěně by měly být 5-10 mm větší než vnější rám průchozího okna, aby bylo možné seřízení vyrovnání a plnění tmelem.
• Výška instalace je obvykle 800–1000 mm nad úrovní podlahy, vyhovující ergonomickým provozním rozsahům.
• Mezera mezi průchozím oknem a stěnou musí být utěsněna neutrálním silikonovým tmelem nebo těsněním z EPDM, aby se zabránilo úniku tlakového rozdílu.
• Samočistící průchod okny vyžaduje vyhrazené elektrické zásuvky (typicky 120 V / 220 V, jednofázové) a spolehlivé uzemnění [^63^].

Průmyslové aplikace a požadavky na shodu

Průchozí okna se používají ve více průmyslových odvětvích s přísnými požadavky na čistotu. Stupeň konfigurace určují standardy shody v různých odvětvích:

Farmacie a biotechnologie

Podle přílohy 1 GMP (revize z roku 2022) musí přenos materiálu mezi oblastmi stupně A/B a oblastmi stupně C/D při výrobě sterilních léků procházet okny vybavenými elektronické blokování a UV sterilizace . V laboratořích pro buněčnou a genovou terapii (CGT), kde je prostor na prvním místě, jsou upřednostňována kompaktní nástěnná průchozí okna (vnitřní rozměry ≤24 palců), která splňují požadavky na shodu, aniž by spotřebovávala cennou podlahovou plochu čistého prostoru [^2^].

Mikroelektronika a polovodiče

Při výrobě plátků a zařízeních pro balení/testování, procházet okny musí splňovat ISO 14644-1 Třída 5 (ISO 5) standardy. Tyto scénáře obvykle vybírají materiály bezpečné pro ESD (jako jsou antistatická polykarbonátová pozorovací okna), aby se zabránilo poškození citlivých součástí elektrostatickým výbojem. Některé pokročilé výrobní linky také konfigurují porty pro čištění dusíkem, aby dále snížily kontaminaci molekul kyslíku a částic.

Nemocnice a potravinářský průmysl

Nemocniční operační sály a oddělení centrálního sterilního zásobování (ČSSD) používají průchozí okna k přenosu nástrojů a zásob, vyžadují Nerezová ocel SUS316L konstrukce odolávající vysokoteplotní vysokotlaké parní sterilizaci a chemické dezinfekční korozi. Potravinářský průmysl se zaměřuje na prevenci křížové kontaminace; průchozí okna musí splňovat zásady HACCP a pro prostředí ISO třídy 8 obvykle postačují mechanické blokování.

Rutinní údržba a ověřování výkonu

Spolehlivost průchozího okna závisí nejen na počátečním výběru, ale také na standardizovaných postupech údržby. Doporučuje se následující plán údržby:

1. Denně : Zkontrolujte integritu těsnění dveří, očistěte povrch pozorovacího okénka a ověřte funkčnost blokování.
2. Týdenní : Otřete vnitřní stěny skříně alkoholem nebo neutrálním čisticím prostředkem; zkontrolujte intenzitu UV lampy (vyměňte ji, pokud je nižší než 70 % jmenovité hodnoty).
3. Čtvrtletně : Použijte fotometr nebo DOP/PAO aerosol k testování integrity HEPA filtru; míra úniku skenu nesmí překročit 0,01 %.
4. Ročně : Požádejte třetí stranu o testování udržení tlakového rozdílu (při jmenovitém tlakovém rozdílu nesmí pokles tlaku překročit 5 % během 15 minut) a kalibraci systému blokování [^67^].

Pokud je zjištěna deformace dveří, stárnutí těsnění nebo porucha blokování, musí být jednotka okamžitě vyřazena z provozu a díly musí být vyměněny. Zanedbané průchozí okno se může stát „únikem kontaminace“ v čistém prostoru, což představuje větší riziko než otevřený přenos bez nainstalovaného průchozího okna.
